Solidat Applied Technologies Ltd. je jedným z popredných výrobcov a dodávateľov 3D radarového hladinomeru v Číne, ktorý tiež podporuje prispôsobené služby. Neváhajte a kúpte si kvalitné produkty na sklade a získajte cenovú ponuku z našej továrne. Dobré služby a rozumná cena sú k dispozícii.



Značka: Solidat

Hlavná funkcia: 360 stupňov vysoký-Precíznosť bez{2}}kontaktné meranie úrovne, objemu a hmotnosti tuhého prášku/granúl

Prehľad produktov

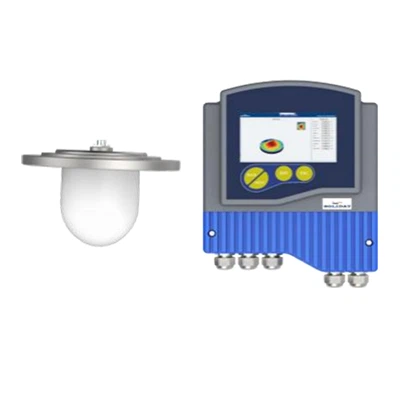

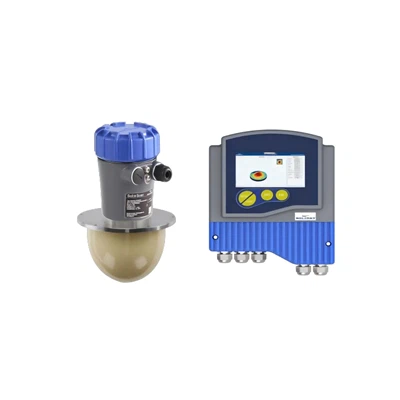

SLDL53003D radarový hladinomerje vysokovýkonný-výrobok radu Soltascan3D na priemyselné meranie pevných materiálov120GHz ~ 140GHz terahertzová radarová vlnaa 5-radarovú technológiu paralelného skenovania. S 800 Hz vysoko-vysokorýchlostným{10}}rozlíšením 360-stupňového panoramatického skenovania kombinuje spojovanie mračna bodov, AI, strojové učenie a 3D modelovanie, čím sa realizuje rýchle a presné získavanie 3D informácií o nepravidelných pevných materiáloch v silách/zásobníkoch. Namerané dáta sú spracovávané exkluzívnym algoritmom edge servera, výstupom sú vizuálne 3D obrázky a presné parametre úrovne, objemu, hmotnosti, ktoré je možné zdieľať prostredníctvom priemyselného internetu vecí pre synchrónne zobrazovanie na viacerých termináloch a systém DCS môže priamo vyvolať výsledky meraní a 3D obrazovku. Je to ideálne riešenie merania pre rôzne drsné priemyselné prostredia s vysokou prašnosťou, zložitým tvarom materiálu a požiadavkami na vysokú presnosť merania.

Kľúčové pracovné princípy

Vysokorýchlostné{0}}viacnásobné{1}}radarové skenovanie: 5-radarové paralelné skenovanie, vysoké rozlíšenie 800 Hz, 360-stupňové{5}}dookola skenovanie, podpora spolupráce až 255 zariadení a kombinované skenovanie viacerých zariadení

Inteligentné spracovanie dát: Naskenované údaje sa prenesú na server edge prostredníctvom presného prispôsobenia, eliminácie šumu a spracovania exkluzívneho algoritmu, aby sa zabezpečila presnosť údajov

3D vizualizácia a zdieľanie internetu vecí: Vytvárajte hmotné 3D vizuálne obrazy, realizujte viac-koncové synchrónne zobrazovanie prostredníctvom priemyselného internetu vecí, priameho prístupu DCS

Komplexný výstup parametrov: Jedno{0}}meranie na získanie úrovne materiálu, objemu, hmotnosti, minimálnej/maximálnej/priemernej vzdialenosti a ďalších kľúčových údajov

Vynikajúce vlastnosti produktu

✅ Nepretržité bez{0}}kontaktné meranieBez kontaktu s meranými materiálmi, bez opotrebovania, dlhá životnosť, vhodné pre rôzne tuhé práškové/granulové materiály

✅ Tvrdá adaptabilita prostrediaNie je ovplyvnená teplotou, tlakom, vlhkosťou, prachom a inými faktormi prostredia, stabilná prevádzka vprostredie s extrémne vysokou prašnosťou

✅ Presné nepravidelné meranie materiáluDokáže zmerať nepravidelný povrch pevného materiálu, zistiť vrch kužeľa, tvar dna kužeľa a nahromadenie materiálu bočnej steny, realizovať vysoko presný výpočet objemu sila-

✅ Bohatý dátový výstupPoskytnite údaje o minimálnej, maximálnej a priemernej vzdialenosti, presný výpočet úrovne/objemu/hmotnosti, presnosť objemu až 2 % (1 % pre špeciálne prispôsobenie), presnosť vzdialenosti až 1 mm

✅ Nízka údržba a samočinné{0}}čistenieZabudovaná-samočistiaca-funkcia, extrémne nízke nároky na údržbu, zníženie nákladov na-prevádzku a údržbu

✅ Široký rozsah meraniaMaximálny rozsah merania až 300 metrov, flexibilná kombinácia viacerých zariadení na splnenie potrieb merania veľkých síl/zásobníkov

Technické parametre

Charakteristiky merania

Frekvencia merania: 120GHz~140GHz

Rozsah skenovania: 300 m @ horizontálne 0-360 stupňov, vertikálne -90-90 stupňov, presnosť skenovania 0,01 stupňa (podpora kombinovaného skenovania viacerých zariadení)

Presnosť: Presnosť vzdialenosti 1 mm, presnosť objemu 2 % (1 % pre špeciálne prispôsobenie)

Nekontaktný{0}}komponentný materiál

Plášť: Lakovaný hliníkový odliatok

Pozorovacie okienko krytu mušle: Polykarbonát

Anténa: PTFE+PEEK

Príruba: nehrdzavejúca oceľ 316 (odolnosť voči korózii, vhodná do priemyselného prostredia)

Objem a hmotnosť

Telo radaru: 325295295 mm

Ovládač: 285211104 mm

Celková hmotnosť: 6,6 kg + 3 kg (nízka hmotnosť, jednoduchá inštalácia)

Výstupný signál a protokol

Podpora viacerých priemyselných štandardných výstupov, voliteľné: 4-20 mA, HART, PA, FF, Modbus, TCP/IP, AUTBUS, Ethernet-APL

Chybový signál 4-20 mA: prúdový výstup nezmenený, 22 mA > 3,6 mA (nastaviteľné)

Limit prúdu 4-20mA: 22mA

4-20mA výstupná záťaž: Max.500Ohm

Podmienky prostredia

Teplota (Štandardná/Vysoká-Typ teploty): Štandardná -40~85 stupňov (-40~+185 stupňov F); Vysoká teplota -40~180 stupňov (-40~{9}} stupňov F) (skladovanie/preprava/pracovanie)

Relatívna vlhkosť: 20% až 85%

Nadmorská výška: Max.5 000 m (16 400 stôp)

Odolnosť voči vibráciám: 5~500 Hz, 5 g (X/Y/Z tri osi) @ GB/T2423.10 / IEC 60068-2-6

Stupeň ochrany: IP67 (odolný voči prachu a vode, vhodný do náročných priemyselných prostredí)

Mechanické a elektrické údaje

Káblový vstup/zástrčka: 1×M20×1,5 káblový vstup + 1×M20×1,5 slepá zástrčka / alebo káblový vstup 2×1/2NPT (flexibilné vedenie)

Panel displeja: 4 riadky × 20 znakov displej + 4klávesový ovládač (jednoduchá obsluha a prezeranie parametrov)

Napájanie: 12~28VDC / 110VAC / 220VDC (viacero režimov napájania, prispôsobenie rôznym priemyselným zdrojom napájania)

Spotreba energie: Max.1,5W @ 24VDC (nízka spotreba energie, úspora energie)

Elektrická ochrana: Vyhovuje norme IEC60529 IP67

Podmienky procesu

Tlak v nádobe: -0,2~3 bar

Procesná teplota (meraná na rozhraní procesu): rovnaká ako teplota prostredia (štandardná/vysoká{0}}typ teploty voliteľný)

Aplikačné scenáre

Široko použiteľné v rôznych priemyselných oblastiach na meranie pevných materiálov, vrátane, ale nie výlučne:

Priemysel stavebných materiálov: meranie sila cementu, piesku, štrku, popolčeka

Chemický priemysel: meranie chemického prášku, častíc, pevných surovín

Obilný a olejový priemysel: obilie, olejnaté semená, meranie hladiny a objemu kŕmneho sila

Hutnícky priemysel: Rudný prášok, meranie hutníckych surovín

Uhoľný priemysel: Uhoľný prášok, surové uhlie, meranie sila na koksovateľné uhlie

Energetika: Kotlové palivo, meranie sila popola

Po-predaji a servise

Profesionálna technická podpora: Poskytnite-jednorazové pokyny na inštaláciu, uvedenie do prevádzky a služby nastavenia parametrov

Nízke náklady na údržbu: Funkcia samočistenia{0}}, žiadna pravidelná výmena zraniteľných častí, zníženie pracovného zaťaženia údržby

Globálna po{0}}predajná sieť: Solidat Applied Technologies má profesionálny po{0}}predajný tím, ktorý poskytuje včasnú technickú podporu a dodávky náhradných dielov

Služba prispôsobenia: Podpora prispôsobenia s presnosťou 1 % pri veľkom objeme a prispôsobeného návrhu riešenia podľa potrieb zákazníka-na mieste

Kontaktujte nás

Spoločnosť: Solidat Applied Technologies LtdOficiálna webová stránka: www.solidAT.netChina Office Tel: +86-010-86468485Poskytujeme prispôsobené riešenia 3D radarového merania úrovne pre globálnych priemyselných zákazníkov. Vitajte na konzultácie a spoluprácu!

---
